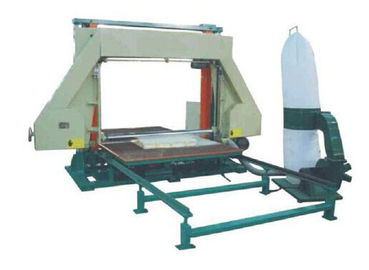

دستگاه برش اتوماتیک DTPQ-1650 D&T برای دستگاه برش فوم افقی eva

این دستگاه از آخرین فناوری خارجی تبدیل فرکانس و تنظیم سرعت استفاده می کند و عمدتاً برای برش متقابل افقی فوم مناسب است.همراه با دیجیتال تمام اتوماتیک است
سیستم کنترل عملکرد آسان و برش دقیق را تضمین می کند.

ساختار ماشین

و این دستگاه از پایه، نگهدارنده ابزار تسمه، میز کار و جعبه عملیات الکتریکی تشکیل شده است.

و پایه دستگاه از فونداسیون، ستون، آستین کشویی، پیچ و مهره آن، تیر، پیچ گوشتی بالابر و غیره تشکیل شده است.

نگهدارنده ابزار و تسمه شامل جا ابزار، چرخ برش تسمه و دستگاه محرک آن، برش تسمه، جعبه کاتر، مکانیزم تنظیم شیب، پوشش محافظ و غیره است.

و میز کار شامل یک پلت فرم، چرخ های راهنما، ریل های راهنما، براکت ها، دستگاه های محرک پلت فرم، بافرها و غیره است.

اصل کار

1. پس از قرار گرفتن فوم روی سکو، موتور محرک روی پایه به همراه تسمه V و کاهنده چرخ دنده حلزونی، دنده انتقال و قفسه را در پشت سکو می راند تا بچرخد تا سکو به سمت راهنما حرکت کند. ریل می شود و به صورت رفت و برگشتی از درام عبور می کند.هر دو انتهای ریل راهنما مجهز به سوئیچ های مسافرتی قابل تنظیم هستند، به طوری که سکو می تواند در یک جهت موازی در محدوده فضای از پیش تعیین شده حرکت کند تا از تغذیه و برش موازی اطمینان حاصل شود.یک بافر بین سکو و ریل راهنما نصب می شود تا لرزش ایجاد شده هنگام حرکت سکو را کاهش دهد.

2. چرخ کاتر تسمه بر روی نگهدارنده تسمه برش نصب می شود.موتور محرک برای کاهش سرعت با قرقره تسمه V همکاری می کند و چرخ کاتر تسمه را به چرخش در می آورد، به طوری که کاتر تسمه حول چرخ کاتر تسمه می چرخد.نگهدارنده چاقوی تسمه ای مجهز به چرخ های آسیاب چاقوی تسمه ای برای تیز نگه داشتن تیغه است.بلند کردن و پایین آوردن تکیه ابزار تسمه توسط یک موتور محرک دیگر کنترل می شود.پس از کاهش سرعت موتور محرک توسط کاهنده دنده، موتور محرک پیچ سرب را همراه با چرخ دنده های مخروطی در هر دو انتها به حرکت در می آورد، در نتیجه مهره پیچ سرب و آستین کشویی متصل به مهره پیچ سرب را به حرکت در می آورد تا حرکت بالابر را متوجه شود.با جا چاقو.

3. دستگاه توسط پانل عملیات کنترل می شود.پنل جعبه عملیات مجهز به کلید پاور، دکمه های مختلف کنترل، چراغ های نشانگر عملکرد و همچنین ضخامت سنج، دکمه های جلو، عقب، تاخیر، گیج های خروجی و ... می باشد.

4. دستگاه همچنین به مکانیزم تنظیم شیب برش مجهز شده است.هنگام برش فوم با چاقو می توان زاویه شیب (زاویه بین صفحه چاقو و صفحه افقی) را با توجه به ضخامت و چگالی فوم انتخاب کرد.مقادیر رایج برای شیب از -2 درجه تا +3 درجه متغیر است، به شرح زیر:
